Символы сварки, разреза-сечения и генерация спецификации

[0ndre]

https://pp.vk.me/c627819/v627819709/28e8d/imbCu7HsNco.jpg в чем может быть проблема? Catia V5R21, Win7 64bit, SP1, Visual C++ ver.9.0.30729.17

CATIA R21 sp6 использует Microsoft.VC90.MFC" version="9.0.30729.4967". Поэтому 9.0.30729.17 не поможет.
https://www.microsoft.com/en-us/downloa ... x?id=26368

Но дело было не в этом. Я "починил" R21-64bit и выложил новую версию. Попробуйте.

Да, заработало. Появилась спецификация. Не могу разобраться как обозначить сварку в чертеже. Ставит обозначение по дефолту ( без половинчатой стрелки). Не могу найти вот это меню

[bit]

Да, заработало. Появилась спецификация. Не могу разобраться как обозначить сварку в чертеже. Ставит обозначение по дефолту ( без половинчатой стрелки). Не могу найти вот это меню

Выделить символ сарки и нажать правую кнопку. Не работает?

[0ndre]

Да, заработало. Появилась спецификация. Не могу разобраться как обозначить сварку в чертеже. Ставит обозначение по дефолту ( без половинчатой стрелки). Не могу найти вот это меню

Выделить символ сарки и нажать правую кнопку. Не работает?

Не работает.

[timkaam]

Давно заметил, (такое нельзя не не заметить)..при проставлении мультивыноски и дальнейшем её перемещении..редко, но бывает CATIA вылетает..поэтому каждый раз сохраняюсь..на всякий случай. Вылет происходит только в момент перемещения. Вот и сегодня на новом билде произошёл вылет, но я вспомнил что можно посмотреть код ошибки и выкладываю его разработчику..может можно что поправить:

Код: Выделить всё

Имя сбойного приложения: CNEXT.exe, версия: 5.21.3.11314, отметка времени: 0x4ebc74b6
Имя сбойного модуля: MSVCR90.dll, версия: 9.0.30729.6161, отметка времени 0x4dace4e7
Код исключения: 0xc0000005
Смещение ошибки: 0x00000000000747e7
Идентификатор сбойного процесса: 0x14b4
Время запуска сбойного приложения: 0x01d13d43b390433a
Путь сбойного приложения: C:\Program Files\Dassault Systemes\B21\win_b64\code\bin\CNEXT.exe
Путь сбойного модуля: C:\Windows\WinSxS\amd64_microsoft.vc90.crt_1fc8b3b9a1e18e3b_9.0.30729.6161_none_08e61857a83bc251\MSVCR90.dll
Код отчета: 759ec07d-a948-11e5-833e-50e54938ea9e

и сведения:

Код: Выделить всё

Контейнер ошибки , тип 0
Имя события: APPCRASH
Ответ: Нет данных
Идентификатор CAB: 0

Сигнатура проблемы:
P1: CNEXT.exe
P2: 5.21.3.11314
P3: 4ebc74b6
P4: MSVCR90.dll
P5: 9.0.30729.6161
P6: 4dace4e7
P7: c0000005
P8: 00000000000747e7
P9:
P10:

[Zaratustra V]

Здравствуйте.
Заметил такую вещь, если попытаться изменить сварочную стрелочку в повернутом виде, Катя зависает. Кстати зависает, даже если вид с измененной стрелочкой повернуть после.
CATIA R19 SP9 HF86.

[Zaratustra V]

Здравствуйте.
Хотелось бы попросить добавить в спецификацию следующий функционал и, если возможно, поправить существующий:
1. Часто для оптимизации сборки детали с крепежем собираются в "фиктивные" подсборки, хотелось бы, чтобы то, что находится в подсборках можно было занести в головную спецификацию.
2. Хотелось бы иметь возможность автоматически добавлять префикс к обозначению (например 4-х буквенный индекс предприятия, у нас принято его в PartNumber не писать).
3. Многоуровневая позиция цепляется за контур текста, а не за место выхода линии выноски, кроме того не нашел места настройки ее шрифта и положения на полке.
Заранее спасибо.

[timkaam]

Здравствуйте.
Хотелось бы попросить добавить в спецификацию следующий функционал и, если возможно, поправить существующий:
1. Часто для оптимизации сборки детали с крепежем собираются в "фиктивные" подсборки, хотелось бы, чтобы то, что находится в подсборках можно было занести в головную спецификацию.
2. Хотелось бы иметь возможность автоматически добавлять префикс к обозначению (например 4-х буквенный индекс предприятия, у нас принято его в PartNumber не писать).
3. Многоуровневая позиция цепляется за контур текста, а не за место выхода линии выноски, кроме того не нашел места настройки ее шрифта и положения на полке.
Заранее спасибо.

Я бы рекомендовал:
1. использовать компонентные сборки в качестве "фиктивных", тогда они распадаются в спецификации как детали...единственный минус при этом, позиция на такие детали проставляется буквенная.
2. прописывайте буквенный номер не в PartNumber, а в номенклатуру, и поменяйте в настройках откуда брать номер для ваших изделий и деталей в спецификации. Да, забивать больше, но можно сделать макрос, который будет автоматом приписывать вам туда эти буквы при заведении номера.

[Zaratustra V]

Я бы рекомендовал:
1. использовать компонентные сборки в качестве "фиктивных", тогда они распадаются в спецификации как детали...единственный минус при этом, позиция на такие детали проставляется буквенная.
2. прописывайте буквенный номер не в PartNumber, а в номенклатуру, и поменяйте в настройках откуда брать номер для ваших изделий и деталей в спецификации. Да, забивать больше, но можно сделать макрос, который будет автоматом приписывать вам туда эти буквы при заведении номера.

1.Компоненты обладают рядом неприятных особенностей, например, их нельзя открыть в новом окне, да и потом буквенные обозначения тоже придется править, соответственно ассоциативность пропадает.
2.Понятно, что можно и скриптом и руками, но если можно добавить такую возможность, это расширило бы функциональность модуля.

[Gaara_24rus]

Здравствуйте!
Возникла такая проблема как невозможность поставить индекса над стрелкой разреза или сечения. Просто все буквенные обозначения исчерпаны, а по ГОСТ нужно поставить буквенное обозначение с числовым индексом.

[Lorens]

Здравствуйте. Возникла следующая проблема при установке:

Catia P3 V5R21 64bit. Windows XP. Ставится под доменным админом. Пытался переустановить Catia со всеми модулями, чисткой реестра и папок пользователя. При установке из Environment Editor не может создать среду (ошибка при обработке данной среды).

[timkaam]

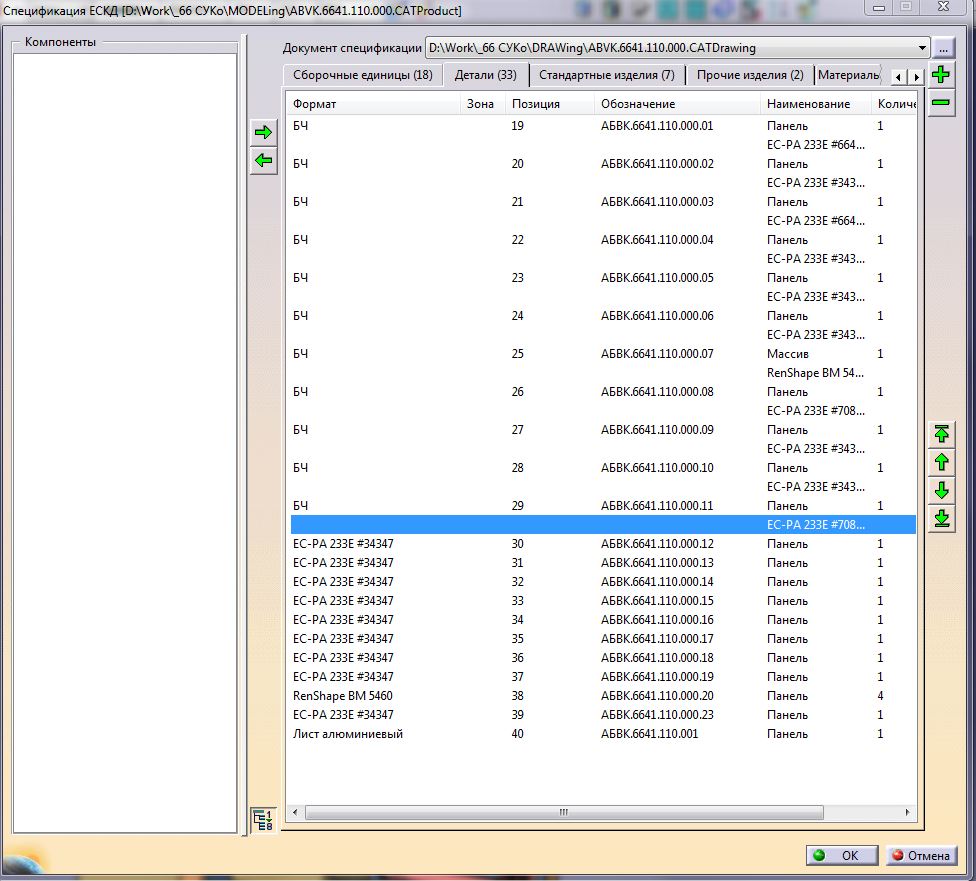

Если есть возможность добавить в панельку, где редактируется спецификация, клавишу чтобы перемещать компонент сразу под/над выделеной позицией, то было бы супер. Порою столько деталей... что перемещаться по дереву специи просто жуть как утомительно)

[olbivan]

Будет ли новый релиз? = ) Очень хочется что нибудь новенькое

[timkaam]

Будет ли новый релиз? = ) Очень хочется что нибудь новенькое

всё новое, враг хорошему)) да и чего ещё добавлять, и так очень востребованные функции, остальное мелочи))

[Zaratustra V]

А для V6 будет?

[bsfrc]

Интересно было бы посмотреть.

[MAX KZK]

В версии для V5R24 обнаружен небольшой баг. При переносе вида с листа на лист буква в обозначении вида меняется на следующую по алфавиту.

[olbivan]

Создал ESKD "окружение" для CARIA R2017 из сборки ESKD R25 ))) Все кнопки на месте, при нажатии даже некоторые запускаются, но тут же происходит "click ok to terminate".
Очень хочется прикрутить ESKD к этой версии, подскажите как быть? )

[GuramIV]

Здравствуйте, я изучаю CAD CATIA!
Пожалуйста подскажите, у меня установлена CATIA 5-6 B22 64bit. Скачал файл для адаптации ЕСКД - R22_64bit.zip. Установку сделал автоматическую, как описано в ESKD User Guide 3.0.647.pdf. В настройках "Сервис\Параметры\Машиностроительное производство" появилась закладка ЕСКД! При оформлении чертежа нет иконок с оформление ЕСКД, при этом проверил "Инфраструктура\Инфраструктура деталей\Документ детали - Создание геометрического набора - ОТКЛЮЧЕНО (нет галочки). В чем может быть причина? Почему не появилось дополнительное меню с иконками ЕСКД, может его надо как то включить? Пожалуйста подскажите где еще можно почитать, я вроде всю тему перерыл, так и не нашел.

[GuramIV]

Доброго времени суток.
Я изучаю CATIA и как и многие другие пытаюсь разобраться как её подружить с ЕСКД.
Подскажите пожалуйста, я скачал R22_64bit.zip, распаковал его и установил в автоматическом режиме, как прописано в ESKD User Guide 3.0.647.pdf. У меня появилось в "Сервис\Параметры\Машиностроительное проектирование\ЕСКД - !!!! Далее я убрал галочку в "Инфраструктура\Инфраструктура детали\Документ детали" - Создание геометрического набора.
По результату у меня появилась иконка для создания спецификации, а где остальные иконки по сварке, склейке и др.?

[timkaam]

В модуле драфтинга, если всё было установлено правильно

[GuramIV]

У меня не появились иконки в модуле черчения! Можно их как то в ручную подключить? Что для этого нужно сделать?

[timkaam]

В ручную нет, скорее всего это связано с отсутствием подходящей версии Microsoft Visual C ++

[GuramIV]

У меня иконка со спецификацией появилась, неужели разные версии С++ нужны. Хорошо я какую надо? Или может доустановить что то надо?

[timkaam]

Можно доустановить конечно, у нас на работе стабильно под 21 релиз требовалась одна версия, но я сейчас не смогу сказать какая,, т.к. в отпуске. Поднимитесь по этой теме выше, мы уже обсуждали этот ньюанс. Замечу, что версия для релиза 25 не зависит от наличия определённой версии, по крайней мере у меня после чистой установки под вин 10 я не доустанавливал ни каких версий С++

[Roman1108]

Тема жива? Можно как то переделать для R28???
