Теор. мех. в CATIA

[Rino]

Есть рычаг, замороченный более менее с некоторым количеством звеньев, можно ли как нибудь с помощью CATIA поститать какое будет усилие на выходе ?
Спасибо.

[MAX KZK]

Тоже интересно. Мне вообще неизвестен ни один софт, который решал бы задачи статики.

[Dasty]

>>Тоже интересно. Мне вообще неизвестен ни один софт, который решал бы задачи статики.
Мои коллеги говорят, что такое можно сделать в NX в модуле Motion.

[Zaratustra V]

SimDesigner тебе в помощь, тем более что его можно так сказать найти.

[Vovik]

Как-то доводилось считать такого рода рычаги (передачку ременную надо было посчитать, а натяжник был хитромудрый), так вот как не банально это прозвучит, но я расчитал все это в скече (оч упрощенно, просто линиями), прорисовав все рычаги и усилия на рычагах (прямоугольными треугольниками (векторы сил)). Длины сторон треугольника соответствовали усилиям, приложенным к рычагу. Оч просто и абсолютно точно Колличество рычагов не имеет значения. При этом все двигается и меняется. Векторы сил разумеется рисовал на концах куда прикладывалась сила.

[Vovik]

Да, чтоб не быть голословным, примерчик на днях выложу, а то щас никакого када нет под рукой

[Vovik]

Вот примерчик:
Это ременная передача. Скетч сделал на глазок (размеры и усилия ооочень на глаз).
Есть шарнир(треугольник), 2-е тяги и рычаг со шкивом.
Принимаем, что длина вектора силы равна усилию, т.е. МИЛЛИМЕТРЫ = НЬЮТОНАМ.
Исходное усилие равно допустим F1=100Н (см. формулы и скетч (пометил розовым) - 100мм). Есть также промежуточные значения усилий посчитанные в формулах F2 и F3. Для расчета усилий используем наше знание о том, что МОМЕНТ = СИЛА х ПЛЕЧО. В данном примере интересует (меня по крайней мере) значение усилия действующего на ремень (размер и вектор силы помечены желтым).

Для наглядности происходящего меняем значение угла (помечен красным), хотя можно менять и другие размеры: рычагов, шарнира... и тп. Часть размеров я скрыл, чтоб не мешались.

По хорошему я должен был бы задать длину ремня, а не угол, но к сожалению в КАТЕ (в отличии от NX) нет такого размера как ПЕРИМЕТР...не охота возится еще и с этим... )))

Я надеюсь, что изложил более менее понятно )
Делал на лету, так что сильно не ругайте

PS: Эскиз можно использовать, как скелет при моделировании деталей и узлов, в таком случае они будут меняться в процессе корректировки размеров конструкции, что на мой взгляд оч удобно. Вот

[deNSe]

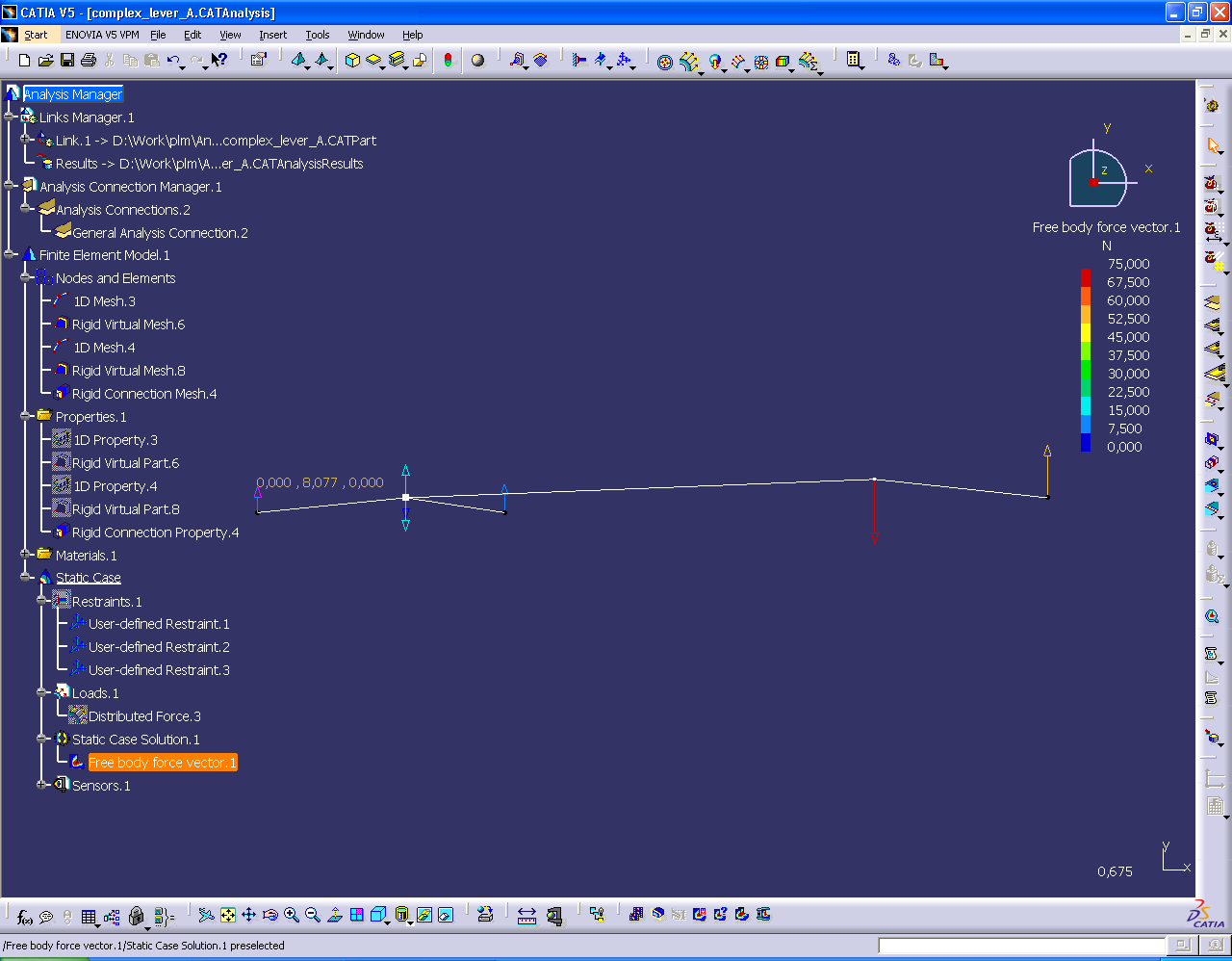

для решения задач статики можно использовать Generative Structural Analysis:
