Разбиение поверхности или тела в CATIA

Сообщение Viatrak » 18 ноя 2015 12:30

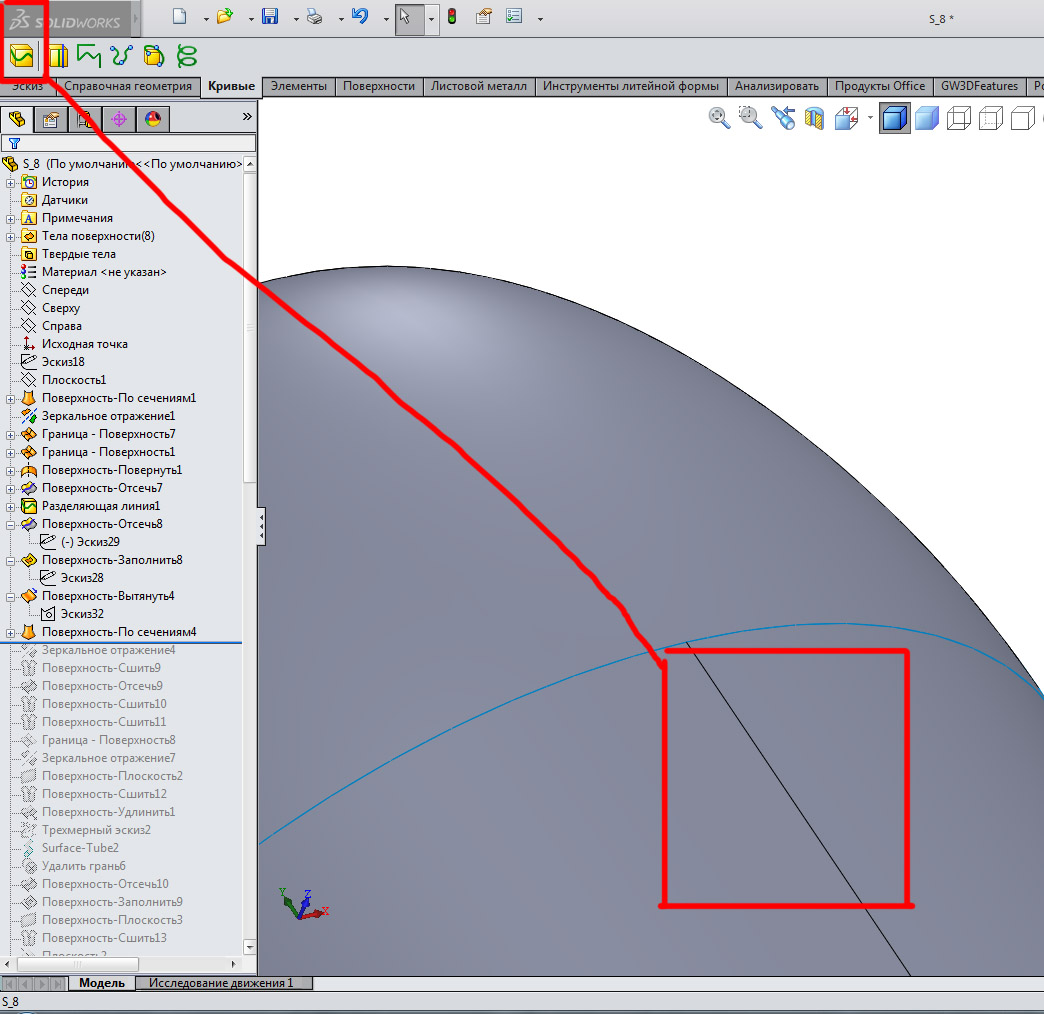

Всем привет. Прошу помочь людей, одинаково знакомых с CATIA и SolidWorks. Подскажите пожалуйста, какими инструментами в CATIA делается разбиение поверхности на две и более, но чтобы осталось одно тело? В SolidWorks это операция "Линия разъёма", когда эскиз проецируется на поверхность (думаю пользователи знают, ну и по скриншоту видно). Есть ли что то подобное в CATIA или какой то другой путь сделать что то такое?)

Заранее благодарен
Вложения
Viatrak
Новичок
Новичок

Сообщения: 32
Зарегистрирован: 20 янв 2014 18:21

Re: Разбиение поверхности или тела в CATIA

Сообщение mazer21 » 19 ноя 2015 15:38

Если говорить о линии разъема или линии размыкания двух полуформ (для пресс-формы, штампа), то в CATIA используется инструмент в GSD - Reflect Line. Позволяет сделать касательную кривую по поверхности в соответствии с заданным направлением.
Аватара пользователя
mazer21
Участник
Участник

Сообщения: 111
Зарегистрирован: 19 сен 2007 22:10
Откуда: Москва

Re: Разбиение поверхности или тела в CATIA

Сообщение apolo » 22 дек 2016 15:39

а есть ли возможность получить линию размыкания автоматом, нашел как рисуют вручную https://www.youtube.com/watch?v=lNcM4WX7ReU
apolo
Новичок
Новичок

Сообщения: 11
Зарегистрирован: 29 авг 2012 01:03
