Фланец на листовой детали

[Inga_KZK]

Господа, помогите, плиз, в построении вот такой вот детали: листовая пластина, изогнутая, и с заходом на загиб должен быть фланец. Построенный под углом к каждому из двух плоских участков листа, с каждой его стороны есть и выпуклость, и вогнутость. Что-то я ума не приложу, как такое построить. И чтоб разворачивалось.

[deNSe]

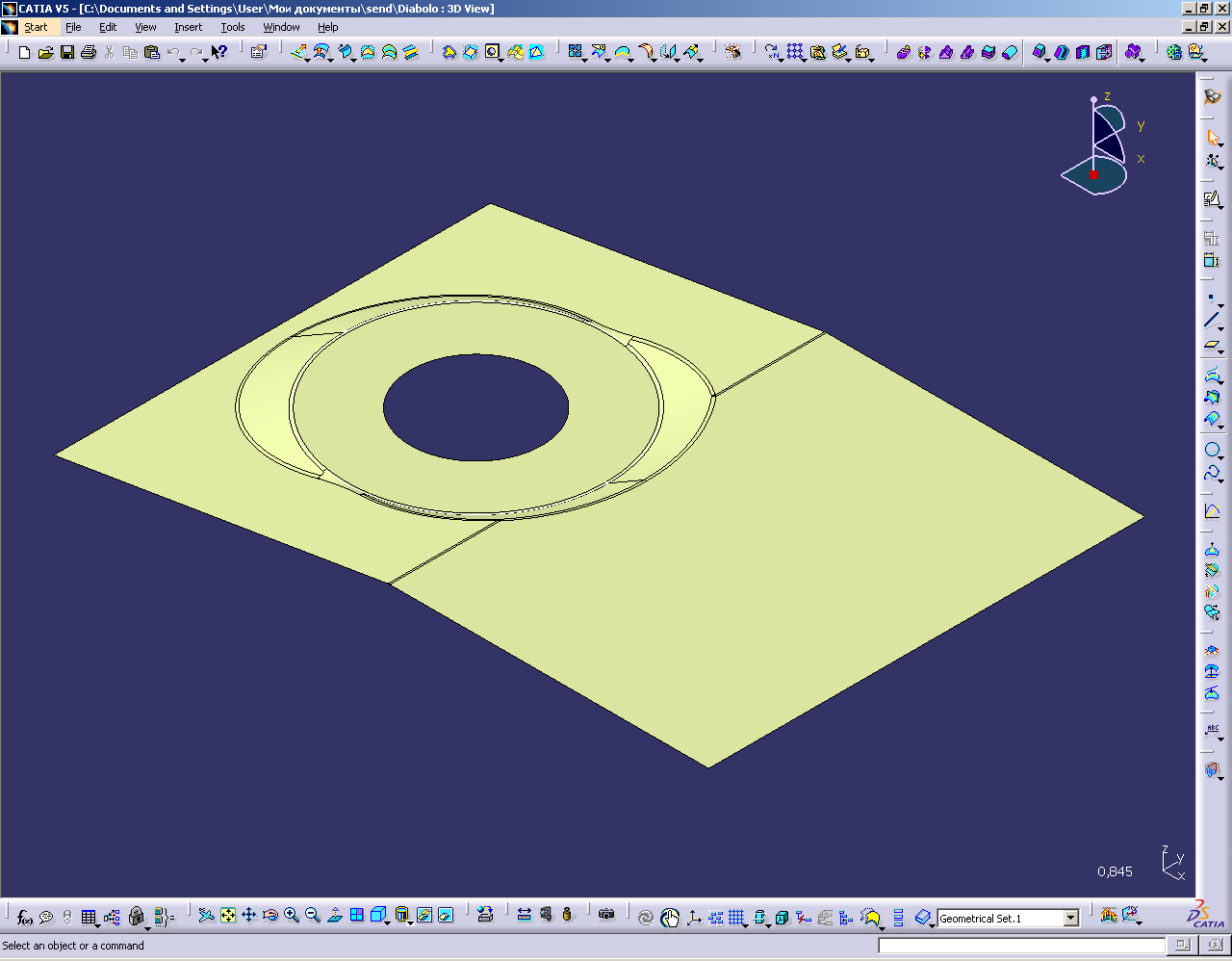

похоже на Diabolo)


[Inga_KZK]

О, да! То, что надо! Спасибо
